| 상품 이름: | 5개 구역 리플로 오븐 | 애플리케이션: | smt 일관 작업 |
|---|---|---|---|
| 난방 지역 길이: | 2260 밀리미터 | 높이 부분: | 위로 20 밀리미터 아래로 35 밀리미터 / |
| 실행 파워 (kw): | 9 | 방법을 통제하십시오: | PLC + PC (컴퓨터) |
| PCB 폭 (밀리미터): | 50 - 400 밀리미터 | 온도 범위: | -320C |
| 기계 차원: | 4150*1300*1450 밀리미터 | 컨베이어 속도: | 20-1500 밀리미터 / 분 |
| 하이 라이트: | 5개의 지역 SMT 썰물 오븐,4150*1300*1450mm SMT 썰물 오븐,5개의 지역 PCB 썰물 오븐 |
||

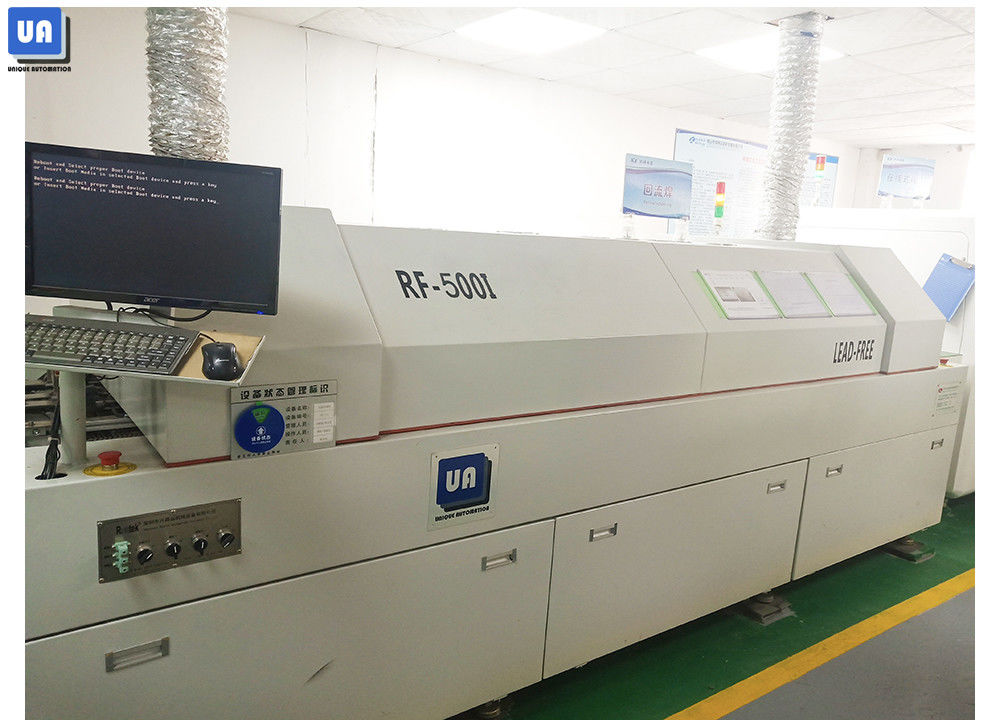

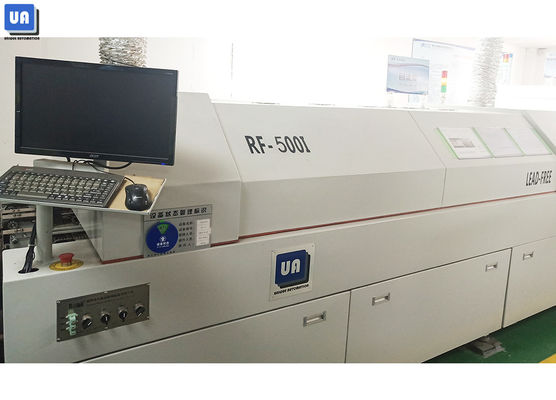

PCB 5 구역 SMT 썰물 오븐 진공 포장 무연 장비
SMT PCB 썰물 오븐 5개의 지역 진공 포장 무연 장비
5존 리플로우 오븐의 특징
1. 오븐의 상부 덮개는 전기 핸드스파이크로 올려져 안전하고 신뢰할 수 있습니다.
2. SMEMA 호환
3. 균일한 온도와 높은 열 보상 효율, 특히 BGA CSP 부품의 납땜에 적합합니다.
4. 빠른 워밍업, 상온에서 작동 온도로 가열하는 데 20분 미만이 소요됩니다.
5. 가이드 레일은 자동 체인 윤활 시스템과 함께 높은 강성 정확도와 강도를 가진 특수 알루미늄 합금으로 만들어졌습니다.
6. 강력한 프로그래밍 소프트웨어의 제어 시스템, 온라인 온도 감지 가능
PCB의 분석은 프로파일을 저장하고 인쇄할 수 있습니다.
7. 모든 온도 영역은 강제 독립 사이클 PID 제어 및 상하 가열 스타일을 적용합니다.
그것은 큰 열용량으로 정확한 오븐의 온도를 만듭니다.
8. 특허 윈드 휠 디자인은 풍속 풍속이 주파수 변환에 의해 조정될 수 있음을 보장할 수 있습니다.
5존 리플로우 오븐 사양
| 모델 | RF-500I |
| PCB의 온도 편차 | ± 1.5C |
| 냉각 구역 수 | 1 |
| 구성품 정리 | PCB의 상단 / 하단 클리어런스는 25mm입니다. |
| 최대PCB의 폭 | 50 ~ 400MM |
| 온도 제어 정밀도 | ± 1C |
| 가열 영역의 길이 | 2250MM |
| 노즐 플레이트 | 스테인리스 강판 |
| 냉각 방법 | 공기 오븐: 강제 공기; 질소 오븐 : 물 냉각기 |
| 컨베이어 방향 | 옵션 |
| 난방 구역 수 | 상위 5위 및 하위 5위 |
| 컨베이어 높이 | 900±20MM |
| PCB 컨베이어 방식 | 메쉬 및 레일 |
| 시작 전원 | 약24KW |
| 컨베이어 속도 | 20-2000MM/분 |
| 메쉬 폭 | 450MM |
| 전원 공급 장치 | 380V 50HZ / 220V 60HZ |
| 정상 작동 전원 | 약 3KW |
| 온도설정 범위 | 로마 온도 ~320C |
| 치수(L*W*H) | 4150*1300*1450 |
| 무게 | 1350KG |
리플 로우 오븐의 기능은 무엇입니까?
리플 로우 오븐의 기능은 SMT 구성 요소의 장착 된 회로 기판을 SMT 리플 로우 오븐 챔버로 보내는 것입니다.고온 후, SMD 구성 요소를 납땜하는 데 사용되는 솔더 페이스트는 고온 열풍의 공정에 의해 용융되어 리플 로우 온도 변화를 형성하여 SMD 구성 요소와 회로 기판의 패드가 결합 된 다음 함께 냉각됩니다.
5존 리플로우 오븐 제품소개
수년간의 시장 테스트 후 무연 리플 로우 오븐 changdian의 성숙한 제품.Series Reflow 오븐은 수년 동안 시장에서 더 큰 점유율을 유지해 왔습니다.타의 추종을 불허하는 가열 성능과 온도 제어 시스템은 다양한 용접 공정의 요구 사항을 충족합니다.
그것은 년 기술 연구 및 개발의 Changdian의 결정체입니다.Series Lead-free reflow는 시장의 요구에 부응하여 고객의 경쟁력을 높이기 위해 최선을 다하는 고급형 reflow 제품입니다. 새로운 디자인 개념은 점점 더 다양해지는 공정의 요구를 완벽하게 충족하고 업계의 미래 방향을 고려하여 완전히 통신에 적합하며, 자동차 전자 제품, 가전 제품, 컴퓨터 및 기타 소비자 전자 제품.
